Componentes de un Sistema Solar y Criterios de Calidad

Qué equipos forman una instalación fotovoltaica completa y qué especificaciones técnicas diferencian un sistema duradero de uno de baja calidad.

ARQUITECTURA DE SISTEMAS

¿Cuáles son los componentes clave de una instalación solar?

Una planta solar es mucho más que paneles colocados en un techo. Es una central eléctrica interconectada compuesta por generadores de corriente continua (módulos), convertidores de potencia (inversores), estructuras de montaje mecánicas y tableros de protección. Si uno solo de estos elementos es de mala calidad, todo el sistema puede fallar o presentar riesgos de incendio.

Cada equipo debe estar diseñado para soportar 25 años de exposición al sol y la intemperie.
Uso exclusivo de cables solares especiales con doble aislamiento y filtro contra rayos ultravioleta.
Conectores solares MC4 con grado de protección IP68 para evitar humedad o arcos eléctricos.
Protecciones integradas contra rayos y sobretensiones en corriente continua (DC) y alterna (AC).

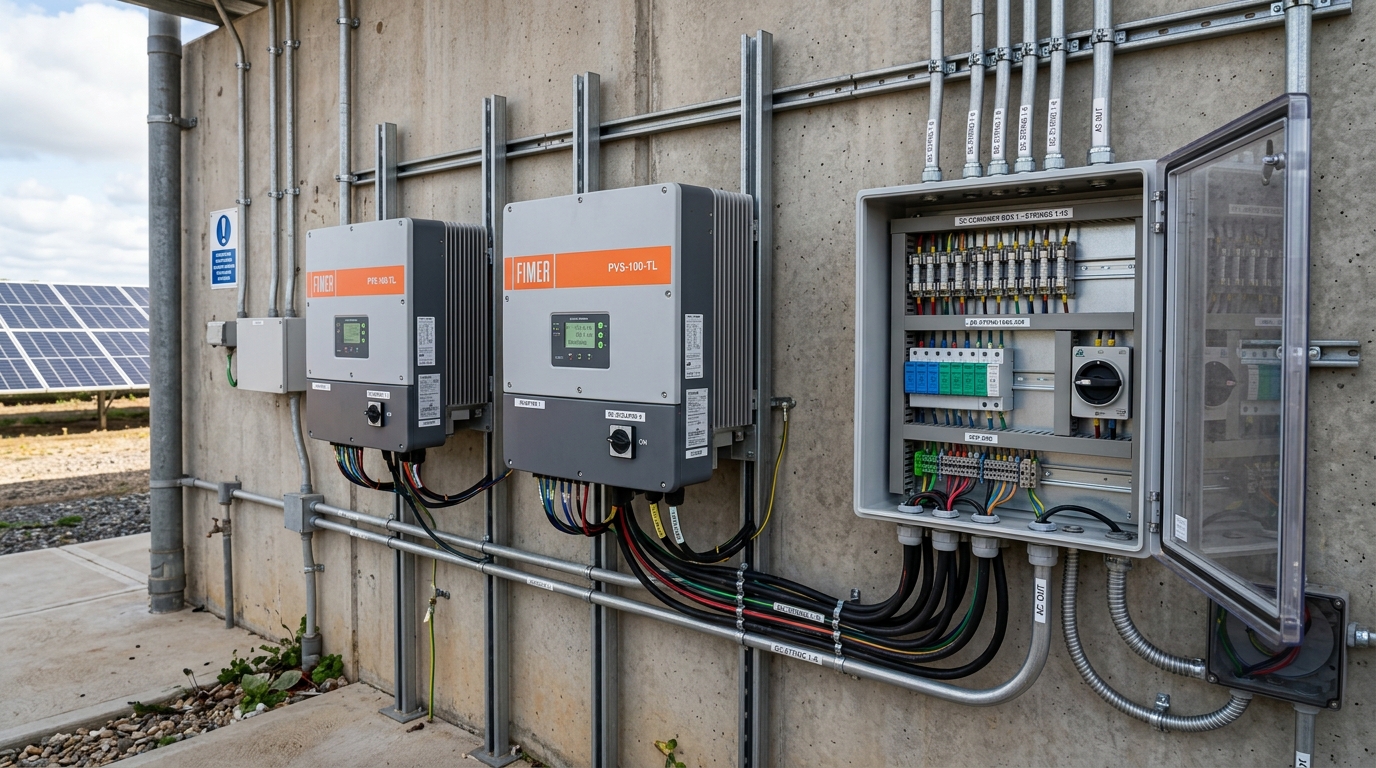

Inversores Solares Trifásicos, Tableros de Protección DPS y Rieles de Aluminio

CLASIFICACIÓN Y COMPARATIVA TÉCNICA

¿Cuáles son los 4 componentes principales de un sistema solar?

Los elementos indispensables que integran cualquier proyecto de energía fotovoltaica profesional:

1. Módulos Fotovoltaicos (Paneles)

Generador de Corriente Continua Silicio Monocristalino N-Type

Son los encargados de captar la luz del sol y generar electricidad en corriente continua (DC). Están protegidos por vidrio templado antirreflejo y marco de aluminio anodizado.

Ventaja Principal / Aplicación: Deben elegirse siempre de marcas Tier-1 de BloombergNEF con garantía de potencia de al menos 25 años.

2. Inversores Solares (On-Grid / Híbridos)

El Cerebro de la Instalación Eficiencia de conversión: ≥ 98.6%

Transforman la corriente continua (DC) que viene de los paneles en corriente alterna (AC) sincronizada con la red eléctrica de la empresa. Además, gestionan la potencia y el monitoreo.

Ventaja Principal / Aplicación: Inversores string comerciales (Growatt, Solis, Sungrow, Huawei) con múltiples seguidores MPPT para maximizar la producción.

3. Estructuras de Montaje y Fijación

Soporte Mecánico de Carga Aluminio AL6005-T5 y Acero Inox

Rieles, abrazaderas y soportes que fijan los paneles al techo o suelo. Deben soportar cargas de viento de más de 120 km/h y no generar corrosión galvánica con el techo.

Ventaja Principal / Aplicación: Sistemas coplanares para techos de calaminón sin perforaciones que causen filtraciones de agua.

4. Tableros de Protección (AC / DC)

Seguridad Eléctrica y Normas Supresores DPS Tipo I y II

Gabinetes con fusibles solares, interruptores termomagnéticos, seccionadores bajo carga y descargadores de sobretensión transitoria para proteger los inversores de rayos o fallas de red.

Ventaja Principal / Aplicación: Garantizan la seguridad de los operarios y cumplen con las exigencias del Código Nacional de Electricidad.

EL ESTÁNDAR STANDARD SOLAR

Criterios para elegir un instalador de confianza

Antes de firmar un contrato solar, exige estas cuatro garantías de seriedad técnica:

Empresa formal constituida en el Perú: STANDARD SOLAR S.A.C. (RUC 20614800985) con base en Arequipa y operaciones en el sur.
Ingenieros electricistas colegiados: Responsables de la firma de memorias descriptivas y planos unifilares.
Equipos nuevos con póliza de garantía: Equipos importados legalmente con soporte de repuestos.
Protocolo de comisionamiento (IEC 62446): Pruebas con cámaras termográficas FLIR para asegurar cero puntos calientes antes de la entrega final.

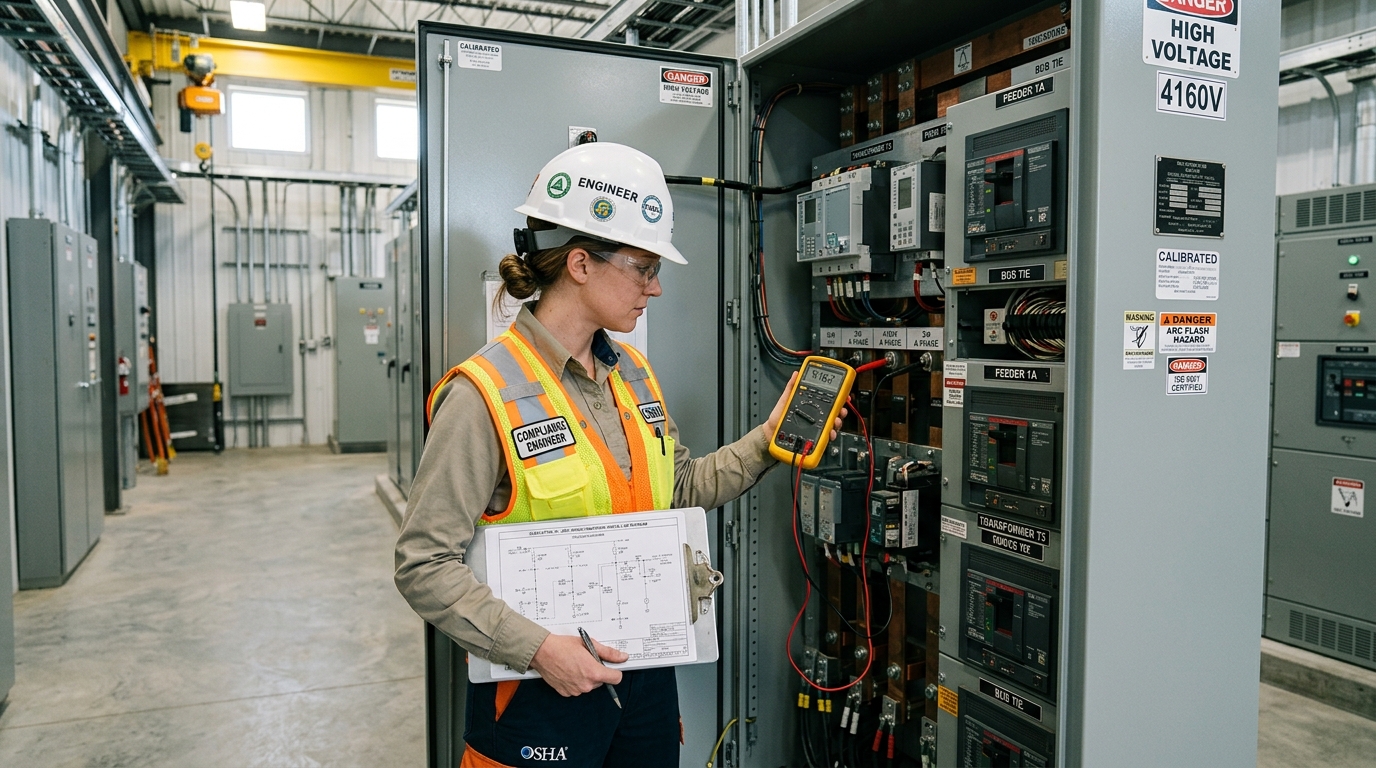

Inspección de Calidad y Protocolo de Comisionamiento IEC 62446
